Dasar Dasar Theodolite

1. PENGERTIAN DASAR THEODOLITE
Theodolite adalah instrument / alat yang dirancang untuk pengukuran sudut yaitu sudut mendatar yang dinamakan dengan sudut horizontal dan sudut tegak yang dinamakan dengan sudut vertical. Dimana sudut – sudut tersebut berperan dalam penentuan jarak mendatar dan jarak tegak diantara dua buah titik lapangan.

Theodolit juga dapat diartikan sebagai salah satu alat ukur tanah yang digunakan untuk menentukan tinggi tanah dengan sudut mendatar dan sudut tegak. Berbeda dengan waterpass yang hanya memiliki sudut mendatar saja. Di dalam theodolit sudut yang dapat di baca bisa sampai pada satuan sekon (detik).

Di dalam pekerjaan – pekerjaan yang berhubungan dengan ukur tanah, theodolit sering digunakan dalam bentuk pengukuran polygon, pemetaan situasi, maupun pengamatan matahari. Theodolit juga bisa berubah fungsinya menjadi seperti Pesawat Penyipat Datar bila sudut verticalnya dibuat 90º.

Dengan adanya teropong pada theodolit, maka theodolit dapat dibidikkan kesegala arah. Di dalam pekerjaan bangunan gedung, theodolit sering digunakan untuk menentukan sudut siku-siku pada perencanaan / pekerjaan pondasi, theodolit juga dapat digunakan untuk menguker ketinggian suatu bangunan bertingkat.


2. MACAM-MACAM THEODOLITE
A. Dari konstruksi dan cara pengukuran, dikenal 3 macam theodolite :

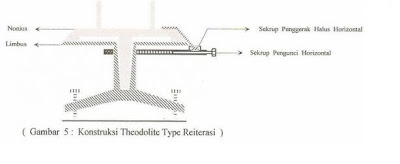

1.Theodolite Reiterasi ( Theodolit sumbu tunggal )
Pada theodolite reiterasi, plat lingkaran skala (horizontal) menjadi satu dengan plat lingkaran nonius dan tabung sumbu pada kiap sehingga lingkaran mendatar bersifat tetap. Pada jenis ini terdapat sekrup pengunci plat nonius.



Dalam theodolit ini, lingkaran skala mendatar menjadi satu dengan kiap, sehingga bacaan skala mendatarnya tidak bisa di atur. Theodolit yang di maksud adalah theodolit type T0 (wild) dan type DKM-2A (Kem)


2.Theodolite Repetisi
Pada theodolite repetisi, plat lingkaran skala mendatar ditempatkan sedemikian rupa, sehingga plat ini dapat berputar sendiri dengan tabung poros sebagai sumbu putar.
Pada jenis ini terdapat sekrup pengunci lingkaran mendatar dan sekrup nonius.
Konsruksinya kebalikan dari theodolit reiterasi, yaitu bahwa lingkaran mendatarnya dapt diatur dan dapt mengelilingi sumbu tegak.
Akibatnya dari konstuksi ini, maka bacaan lingkaran skala mendatar 0º, dapat ditentukan kearah bdikan / target myang dikehendaki. Theodolit yang termasuk ke dakm jenis ini adalah theodolit type TM 6 dan TL 60-DP (Sokkisha ), TL 6-DE (Topcon), Th-51 (Zeiss)





3. Theodolite Elektro Optis
Dari konstruksi mekanis sistem susunan lingkaran sudutnya antara theodolite optis dengan theodolite elektro optis sama. Akan tetapi mikroskop pada pembacaan skala lingkaran tidak menggunakan system lensa dan prisma lagi, melainkan menggunkan system sensor. Sensor ini bekerja sebagai elektro optis model (alat penerima gelombang elektromagnetis). Hasil pertama system analogdan kemudian harus ditransfer ke system angka digital. Proses penghitungan secara otomatis akan ditampilkan pada layer (LCD) dalam angka decimal.




B. Menurut sistem bacaannya:
 Theodolite sistem baca dengan Indexs Garis
 Theodolite sistem baca dengan Nonius
 Theodolite sistem baca dengan Micrometer
 Theodolite sistem baca dengan Koinsidensi
 Theodolite sistem baca dengan Digital

C. Menurut skala ketelitian :

 Theodolit Presisi (Type T3/ Wild)
 Theodolit Satu Sekon (Type T2 / Wild)
 Theodolit Spuluh Sekon (Type TM-10C / Sokkisha)
 Theodolit Satu Menit (Type T0 / Wild)
 Theodolit Sepuluh Menit ( Type DK-1 / Kern)

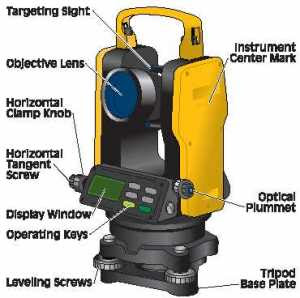

4. BAGIAN – BAGIAN DARI THEODOLIT

Secara umum, konstruksi theodolit terbagi atas dua bagian :
1. Bagian atas, terdiri dari :
o Teropong / Teleskope
o Nivo tabung
o Sekrup Okuler dan Objektif
o Sekrup Gerak Vertikal
o Sekrup gerak horizontal
o Teropong bacaan sudut vertical dan horizontal
o Nivo kotak
o Sekrup pengunci teropong
o Sekrup pengunci sudut vertical
o Sekrup pengatur menit dan detik
o Sekrup pengatur sudut horizontal dan vertikal
2. Bagian Bawah terdiri dari :
o Statif / Trifoot
o Tiga sekrup penyetel nivo kotak
o Unting – unting
o Sekrup repitisi
o Sekrup pengunci pesawat dengan statif.








5. CARA-CARA PENYETELAN THEODOLIT:
Penyiapan Alat Theodolite
Cara kerja penyiapan alat theodolita antara lain :
1.Kendurkan sekrup pengunci perpanjangan
2.Tinggikan setinggi dada
3.Kencangkan sekrup pengunci perpanjangan
4.Buat kaki statif berbentuk segitiga sama sisi
5.Kuatkan (injak) pedal kaki statif
6.Atur kembali ketinggian statif sehingga tribar plat mendatar
7.Letakkan theodolite di tribar plat
8.Kencangkan sekrup pengunci centering ke theodolite
9.Atur (levelkan) nivo kotak sehingga sumbu kesatu benar-benar tegak / vertical dengan menggerakkan secara beraturan sekrup pendatar / kiap di tiga sisi alat ukur tersebut.
10.Atur (levelkan) nivo tabung sehingga sumbu kedua benar-benar mendatar dengan menggerakkan secara beraturan sekrup pendatar / kiap di tiga sisi alat ukur tersebut.
11.Posisikan theodolite dengan mengendurkan sekrup pengunci centering kemudian geser kekiri atau kekanan sehingga tepat pada tengah-tengah titi ikat (BM), dilihat dari centering optic.
12.Lakukan pengujian kedudukan garis bidik dengan bantuan tanda T pada dinding.
13.Periksa kembali ketepatan nilai index pada system skala lingkaran dengan melakukan pembacaan sudut biasa dan sudut luar biasa untuk mengetahui nilai kesalaha index tersebut.
Cara ringkasnya siiih gini :
o Dirikan statif sesuai dengan prosedur yang ditentukan.
o Pasang pesawat diatas kepala statif dengan mengikatkan landasan peawat dan sekrup pengunci di kepala statif.
o Stel nivo kotak dengan cara:
 Putarlah sekrup A,B secara bersama-sama hingga gelembung nivo bergeser kearah garis sekrup C. (lihat gambar a)
 Putarlah sekrup c ke kiri atau ke kanan hingga gelembung nivo bergeser ketengah (lihat gambar b)
 Setel nivo tabung dengan sekrup penyetel nivo tabung.
Bila penyetelan nivo tabung menggunakan tiga sekrup penyetel
(A,B,C), maka caranya adalah:
 Putar teropong dan sejajarkan dengan dua sekrup A,B (lihat gambar a)
 Putarlah sekrup A, B masuk atau keluar secara bersama-sama, hingga gelembung nivo bergeser ke tengah (lihat gambar a)
 Putarlah teropong 90º ke arah garis sekrup C (lihat gambar b)
 Putar sekrup C ke kiri atau ke kanan hingga gelembung nivo bergeser ketengah.
 Periksalah kembali kedudukan gelembung nivo kotak dan nivo tabung dengan cara memutar teropong ke segala arah.
(punya tips nih, kalo temen2 mau nyentringnya cepat, bisa hanya gerakin salah satu statif atau trifoot-nya terus merhatiin nivo kotaknya, kalo gelembungnya udah hampir berada di tengah-tengah, nah tinggal putar sekrupnya… sukses deh)

6. PERHITUNGAN JARAK
 JIKA MEMAKAI SUDUT VERTIKAL (ZENITH) :
o Do = (BA-BB) x100 x sin V, jarak optis
o Do = (BA-BB) x 100 x sin2 V, jarak datar
 JIKA MEMAKAI SUDUT VERTIKAL (ELEVASI)
o Do = (BA-BB) x 100 x cos V, jarak optis
o Do = (BA-BB) x100 x cos2 V, jarak datar.

7. PERHITUNGAN BEDA TINGGI (∆H)
 Jika memakai sudut vertical (zenith) :
∆h = ta + dh – BT
tan V
 Jika memakai sudut vertical (elevasi) :
∆h = ta + (dh x tan V) – BT

8. PERHITUNGAN KETINGGIAN
TPx = TP1 + ∆h
TP1 adalah ketinggian di titik pesawat
